Терморегулятор для теплого пола: принцип работы разбор видов советы по установке

Терморегулятор для теплого пола: принцип работы + разбор видов + советы по установке

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

  1. Низкая цена.
  2. Простота эксплуатации.
  3. Возможность работы при низких температурах.
  4. Надёжность.
  5. Независимость от перепадов напряжения.
  6. Длительный срок службы.
  7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

  1. Минимальная функциональность.
  2. Отсутствие возможности дистанционного управления.
  3. Большая погрешность.
  4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

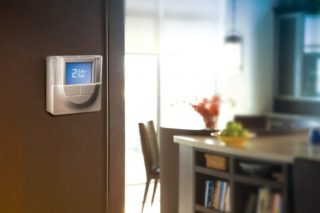

Внешний вид электронных терморегуляторов для электрических теплых полов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Электронные регуляторы теплого пола состоят из таких компонентов:

  1. Корпус.
  2. Контролирующая микросхема.
  3. Встроенный или внешний температурный датчик.
  4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

  1. Возможность установки выносного термодатчика в произвольном месте помещения.
  2. Наличие дисплея, отображающего текущую и заданную температуру.
  3. Возможность мультизонального управления нагревом.
  4. Точность термодатчика до долей градуса.
  5. Индикация в случае ошибки или поломки.
  6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

К минусам относят такие характеристики:

  1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
  2. Сбои в настройках при кратковременном отключении электроэнергии.
  3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

  1. Для определения температуры воздуха.
  2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
  3. Для определения температуры поверхности пола контактным способом.
  4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

  1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
  2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
  3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
  7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
  10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.

К таким особенностям выбора относят следующие правила:

  1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
  2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
  3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
  4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Подключение теплого пола к терморегулятору: инструктаж по электротехнических работам

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

Читать еще:  Технология укладки линолеума своими руками

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Регулятор температуры для теплого пола: принцип работы, виды, установка и введение в эксплуатацию

На сегодняшний день используется несколько разновидностей теплых полов: водяные, электрические, инфракрасные. Они имеют различия в конструкции и принципе работы, но в каждой конфигурации применяется регулятор температуры. Это устройство, осуществляющее контроль температуры электрических систем обогрева пола. Обычно его приобретают отдельно, а выбор модели зависит от назначения и опций системы.

Содержание статьи:
1. Принцип работы и основные преимущества устройства
2. Разновидности и возможные функции термостатов
3. Как подключить теплый пол к терморегулятору?
4. Настройка терморегулятора теплого пола
5. Можно ли подключить теплый пол без регулятора температуры?
6. Как выбрать термостат для теплого пола?
7. ТОП-5 лучших терморегуляторов

Принцип работы и основные преимущества устройства

Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.

У вас мечта приобрести хороший нож? Тогда вам точно в Магазин ножей bestblades.ru . Кухонные, складные, туристические, многопредметные, эксклюзивные ножи известных брендов – все это вы найдете в этом магазине. Также можете приобрести аксессуары к ножам, все для их заточки и много другое. Широчайший ассортимент и быстрая доставка, а также множество подарков при покупке вас непременно порадуют.

Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.

При эксплуатации системы теплого пола следует помнить об её инертности: чтобы в покрытии поменялась температура, должно пройти какое-то время.

Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:

  • небольшая цена, зависящая от типа термостата;
  • управление осуществляется с помощью нескольких клавиш;
  • существенная экономия электрической энергии;
  • устройство имеет небольшие размеры;
  • высокая степень надёжности прибора.

Разновидности и возможные функции термостатов

Существует большое количество типов таких устройств. Классифицировать их принято по нескольким характеристикам, однако наиболее понятной является классификация по принципу действия. Согласно ей, можно выделить следующие виды приборов:

Механические терморегуляторы для теплого пола

Считаются наиболее простыми в управлении и доступными по цене. Все настройки выставляются и изменяются вручную. Основным недостатком такого вида устройства является неточность показателей температуры, которые могут отличаться реальных на 3-5°C.

Электронные терморегуляторы для теплого пола

Стоимость таких приборов выше, но они имеют больший функционал. В таких устройствах можно задать понижение или увеличение температуры пола на определённое время суток. Если за окном изменилась температура, то корректировать показатели не нужно. Управление можно осуществлять с помощью дистанционного пульта.

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции. Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке.

Для выполнения работы приготовьте следующие приспособления:

  • индикационную отвертку;
  • тестер;
  • винты для крепления;
  • уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

Схема подключения терморегулятора к теплом полу

Настройка терморегулятора теплого пола

В зависимости от возможностей настройки существует два вида терморегуляторов: непрограммируемые и программируемые.

Первый тип является более простым и дешёвым, отлично подходит для небольших помещений. После включения прибора потребуется лишь установить требуемую температуру пола с помощью кнопок. Основным недостатком непрограммируемых регуляторов температуры является долгое время нагрева пола. В зависимости от его вида, нагрев пола может занять от 10 минут до часа.

Программируемые термостаты намного удобнее, поскольку вы можете установить время, когда пол будет нагреваться. Проще говоря, после настройки пол будет нагреваться утром, когда вы просыпаетесь, и вечером, ко времени прихода с работы. В остальное время он будет отключён. Основное преимущество программируемых регуляторов заключается экономии электроэнергии: каждый раз перед уходом вам не нужно будет задумываться о выключении обогрева пола. Стоимость таких термостатов, в сравнении с обычными, существенно выше.

Чтобы корректно настроить терморегулятор теплого пола, нужно соблюдать последовательность действий. Ниже описана только общая схема, для некоторых моделей устройств последовательность может быть другой. Для настройки нужно:

  • задать текущее время и дату;
  • в настройках рекомендуется включить датчик пола, поскольку это позволит точнее настроить температуру;
  • в настройках периодов времени установите время включения и выключения подогрева пола, после чего задайте требуемую температуру;
  • если на вашем устройстве предусмотрена данная опция, то задайте параметры для выходных дней.

Смотрите видео по настройке прибора:

Можно ли подключить теплый пол без регулятора температуры?

Теоретически использовать теплый пол без термостата можно. При этом каждый опытный мастер, имеющий дело с такими приборами, скажет, что использование терморегулятора просто необходимо. Существует множество причин, по которым требуется установка данного прибора. Наиболее важными являются следующие:

  • Теплый пол, который был установлен без регулятора температуры, просто не обеспечит комфорта во время эксплуатации. Например, если температура теплого пола будет слишком велика, то именно с помощью термостата можно будет отрегулировать нагрев и установить комфортные показатели. Если на протяжении продолжительного времени температура будет слишком высока, то это приведёт к выходу из строя нагревательного элемента.
  • При постоянной работе теплого пола существенно увеличивается расход электроэнергии. Монтаж регулятора температуры позволит сэкономить значительные материальные средства, следовательно, окупится через небольшой промежуток времени. Еще больше сэкономить электроэнергию поможет программируемый терморегулятор.
  • Наличие терморегулятора позволит существенно продлить срок эксплуатации теплого пола. Также это касается и напольного покрытия, которое в случае постоянного подогрева быстро придет в негодность.

Как выбрать термостат для теплого пола?

Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.

Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:

  • Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.
  • Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.

Чтобы в случае поломки теплого пола избежать отказа в его гарантийном ремонте, рекомендуется приобретать терморегулятор того же производителя, что и нагревательные элементы.

В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.

Читать еще:  Пластиковая доска для пола: разновидности, характеристики, особенности монтажа и эксплуатации

ТОП-5 лучших терморегуляторов

Если вы всё еще сомневаетесь насчёт модели терморегулятора для теплого пола, то мы подготовили список из 5 лучших приборов:

Devireg 530

Устройство является оптимальным вариантом в тех случаях, когда планируется дополнительная обогревательная система. Прибор отличается высокой степенью надежности, поскольку он оснащен контролем на случай обрыва провода, который идет на датчик.

Priotherm PR-119

Чтобы задать нужные настройки, вы можете выбрать один из 6 режимов. Заданные параметры сохраняются в памяти настроек. Корпус терморегулятора выполнен из пластика высокого качества.

Danfoss ECtemp Next Plus

Благодаря возможности программирования, обеспечивается экономия электроэнергии. Современный дизайн позволит Danfoss ECtemp Next Plus вписаться в любой интерьер.

SET 09

Терморегулятор имеет большой графический дисплей. Благодаря суточному и недельному циклу обеспечивается постоянное поддержание комфортной температуры.

Electrolux Thermotronic Touch

Высококачественные температурные датчики позволяют настроить температуру с точностью до 0,5 градуса Цельсия. Доступна установка до 6 временных режимов на каждый день.

Терморегулятор нельзя воспринимать отдельно от системы теплого пола, так как благодаря ему обеспечивается оптимальный уровень комфорта, снижаются материальные затраты на электроэнергию. Разнообразие видов термостатов обеспечивает множество вариантов реализации такого управления. Установку термостата рекомендуется выполнять только при наличии опыта в проведении электромонтажных работ, так как неправильное его подключение может вывести из строя всю систему теплого пола.

Статья опубликована в рубрике Климат в ванной

Установка терморегулятора для теплого пола — схема подключения

Для управления режимами работы обогревающих систем необходим особый выносной элемент, непосредственно не контактирующий с чувствительными элементами конструкции. Это терморегулятор для теплого пола, позволяющий поддерживать нужную температуру напольного покрытия в зависимости от текущих потребностей. Знание принципов работы и разновидностей приборов позволит пользователю правильно выбрать и грамотно смонтировать устройство в своей квартире.

  1. Как работают терморегуляторы для теплых полов
  2. Обязательно ли их применение
  3. Разновидности регуляторов
  4. Электронные регуляторы
  5. Механические модели
  6. Программируемые устройства
  7. С дистанционным управлением (с ПДУ)
  8. Подключение и настройка терморегулятора
  9. Какой термодатчик выбрать для теплого пола
  10. Обзор некоторых моделей

Как работают терморегуляторы для теплых полов

Принцип работы терморегулятора состоит в отслеживании состояния и корректировке режима работы системы теплого пола

Основное назначение терморегулятора для теплого пола – отслеживание состояния и корректировка режима работы одноименной системы. Он состоит из управляющего модуля и одного или нескольких выносных датчиков, фиксирующих текущее распределение температур по напольной поверхности. С их помощью информация передается на регулятор, который управляет подключением и отключением отдельных секций водяных трубок.

Благодаря наличию этого прибора в помещениях поддерживается комфортная температура. Кроме того, рациональное использование тепла позволяет сэкономить на расходе электрического энергоносителя.

Предлагаемые отечественными и зарубежными производителями регуляторы теплых полов отличаются простотой конструкции и удобством подключения к действующим системам. Не возникает никаких сложностей и при их подсоединении к квартирной электросети. При наличии таких устройств режим функционирования системы допускается корректировать несколько раз в день, не беспокоясь за работоспособность самого прибора. Минимальное значение температуры напольного покрытия устанавливается для каждой комнаты отдельно. Помимо этого в некоторых «продвинутых» моделях регуляторов предусмотрена возможность задания режима работы на определенный период.

Обязательно ли их применение

При помощи терморегулятора можно подобрать наиболее комфортную температуру

Если основная задача покупателя – сэкономить на обустройстве и эксплуатации теплого пола, приобретение и монтаж терморегулятора совсем не обязательны. Но при принятии этого решения пользователь лишается следующих возможностей:

  • выставлять требуемую температуру, считающуюся наиболее комфортной для ног взрослых, и особенно – детей;
  • изменять (корректировать) картину распределения тепловых зон в зависимости от текущей ситуации;
  • не расходовать без нужды энергию на обогрев участков напольного покрытия, не нуждающихся в этом.

Применение правильно настроенного терморегулятора позволяет избежать другой дискомфортной ситуации, когда пол сильно перегрет. Это случается обычно при превышении температурой значений 25-27 градусов. К тому же сильный нагрев отрицательно воздействует на верхнее (чистовое) покрытие пола, поскольку даже наиболее термостойкие его разновидности имеют допустимую границу по температуре.

При превышении предельных температурных значений в материале начинаются необратимые процессы, приводящие к линейному расширению и деформации. Одновременно наблюдаются усыхание, коробление и расхождения швов с последующей поломкой замковых соединений.

Хорошо настроенный терморегулятор позволяет существенно экономить на электроэнергии

Относительно экономии электроэнергии необходимо учесть следующие важные моменты:

  • при правильной установке, четкой настройке и грамотной эксплуатации теплых полов встроенные в него элементы расходуют энергию неравномерно;
  • максимум приходится на момент запуска системы и начального прогрева покрытия до заданной температуры;
  • в течение последующей эксплуатации следуют только кратковременные включения, позволяющие поддерживать нужный уровень нагрева поверхности.

Разновидности регуляторов

Схема механического терморегулятора

Классический терморегулятор представляет собой компактный прибор, представленный в следующих исполнениях:

  • Встраиваемая в стену модель, подключаемая к скрытой электропроводке.
  • В виде «открытого» изделия, предназначенного для установки непосредственно на стену (образцы накладного типа).

Для работы в системах теплых полов этот прибор комплектуется особым термическим датчиком и сигнальным кабелем. Некоторые модели помимо этого имеют собственный, встроенный термостат, контролирующий температуру окружающего воздуха. Они применяются в ситуациях, когда система электрического пола является основным источником тепла (используется вместо отопительных батарей).

Все разнообразие современных терморегуляторов для теплого пола подразделяется на следующие группы:

  • электронные регуляторы;
  • электромеханические приборы;
  • программируемые приборы с выносными датчиками;
  • устройства с ПДУ.

Электронные регуляторы

Приборы этого класса имеют отличное от механических моделей исполнение, особо заметное по их внешнему виду. Они оснащаются расположенными на лицевой панели цифровым дисплеем и кнопками, предназначенными для точной установки нужной температуры нагрева. В качестве образца такого регулятора рассматривается модель «Danfoss», посредством которой удается точно выставить контрольный параметр и визуально отслеживать его текущее значение. Однако этим функциональность описываемого образца и ограничивается.

Электронные приборы от известных производителей (Electrolux, например) намного удобнее в эксплуатации в сравнении с механическими аналогами. Однако и их возможности лишь немного превышают функционал последних. В них не предусматривается никаких дополнительных опций (программирование режимов, например, или энергонезависимое питание), которые доступны лишь «продвинутым» моделям. Указанная ограниченность является основной причиной их небольшой популярности.

Несмотря на сравнительно высокую стоимость получить существенную экономию потребления электроэнергии при пользовании электронными приборами не удается.

Механические модели

Механический терморегулятор AURA LТС 230

Предлагаемые на рынке терморегуляторы механического типа – это недорогие устройства, отличающиеся простотой конструкции и обслуживания. Выбор способов управления в этих приборах не велик. На их передней панели обычно размещаются только два элемента – клавиша включения и регулятор температуры в виде колесика с нанесенной рядом шкалой. Кроме того, на ней предусмотрена простейшая индикация включенного состояния, выполненная на обычном светодиоде.

К достоинствам таких регуляторов относят простоту конструкции и доступную цену. Однако точность выставления температурного режима у них очень низка, что не всегда позволяет добиться нужного результата. Еще одним существенным недостатком этих приборов считается отсутствие опции программирования режимов работы.

Ощутимой экономии энергии, потребляемой от электросети, добиться посредством такого терморегулятора не получится. Несмотря на это отдельных пользователей привлекает простота их устройства и доступная цена.

Программируемые устройства

Многоканальный ПИД терморегулятор с USB Термодат-19Е5

К этой группе относятся приборы, которые принято обозначать словом «умные», поскольку они отличаются наличием большого числа опций. Как правило, в таких устройствах предусматривается отдельный встроенный температурный датчик и возможность переключения режимов контроля состояния по двум средам («по полу» и «по воздуху»). Но основным их достоинством является возможность программировать прибор по своему желанию, задавая нужную температуру в течение определенного промежутка времени. Обычно их устанавливают на выбранные часы в течение текущих суток или на дни недели (с учетом будней и выходных). В особо «продвинутых» моделях таких регуляторов предусмотрена возможность программирования по сети Wifi с одновременным подключением к Интернету.

С дистанционным управлением (с ПДУ)

Этот тип регуляторов представлен моделями от «Eberle», «Gira» и «Livolo»,состоящими из двух связанных между собой модулей – стационарным и переносным (пульт ПДУ). К первому подводятся электрические провода от датчиков и реле теплых полов, что определяет выбор места для его размещения в пределах комнаты. Управлять режимами работы обогревающей системы можно из любой зоны, ограниченной дальностью действия радиоканала связи.

Ряд производителей («Livolo», например) выпускают для своих изделий специальные приложения, установив которые удается управлять включением оборудованием с мобильного телефона. В некоторых моделях регуляторов в комплект пульта входят выносные термические датчики, измеряющие температуру воздуха в месте их расположения.

Подключение и настройка терморегулятора

Схема установки терморегулятора теплого пола

Перед тем как подключить теплый пол к терморегулятору потребуется основательная подготовка, сводящаяся к следующей последовательности действий:

  1. Выбор места размещения.
  2. Обустройство вспомогательного крепления или ниши.
  3. Монтаж изделия.

Для установки прибора подойдет место, на которое не попадают солнечные лучи. Оно выбирается обычно в зоне, где отсутствуют сквозняки на высоте примерно 40 см от пола.

Для встраиваемого терморегулятора в стене вырезается ниша под стандартный подрозетник (ее диаметр – 68 мм). Этих размеров вполне достаточно, чтобы поместились сам терморегулятор и все подключаемые к клеммам группы проводников. После того как провода подведены, а корпус изделия закреплен прилагаемыми к комплекту винтами, останется подключить его, для чего придется воспользоваться инструкцией пользователя.

При желании с коммутацией жил кабеля несложно разобраться самостоятельно. Достаточно внимательно изучить маркировку контактов.

Несмотря на разнообразие представленных на рынке моделей, у большинства изделий этого класса схема разводки примерно одинакова:

  • первые два контакта предназначены для подключения питания;
  • ко второй паре подсоединяются нагревательные элементы «теплого пола»;
  • третья пара клемм служит для подключения шин сигнального кабеля датчика.

Указанный порядок (план) коммутации не является показательным для всех типов регуляторов. При монтаже конкретного устройства нередко возникают нюансы, учесть которые важно заранее.

Какой термодатчик выбрать для теплого пола

Определиться, какой термодатчик для теплых полов выбрать для своей квартиры, поможет уже рассмотренная классификация по принципу действия. Однако практика показала, что пользователи предпочитают несколько иной подход к этому вопросу. Для многих выбор облегчается, если разбить регуляторы на группы по следующим признакам:

  • доступность по цене;
  • технический уровень;
  • новейшие дизайнерские решения.

Сначала потребуется ознакомиться с обзором предлагаемых рынком моделей регуляторов и попытаться разместить их по предпочтениям покупателей.

Обзор некоторых моделей

Терморегулятор Devi DEVIreg Touch 140F10

К предлагаемым отечественным рынком моделям сегмента «популярный люкс» относятся изделия, представленные фирмой «Devi» (Дания). Стоимость этих регуляторов выше, чем у обычных образцов, но она оправдывается высоким качеством. Датский производитель позиционирует свои модели как обычный продукт без излишних изысков. Он не формирует длинной линейки дизайнерских решений (как у Легранда, например), поскольку основная задача сводится к простой формуле: купил устройство, установил его, а затем настроил.

Другое дело – изделия от французской фирмы Legrand, отличающиеся изысканным дизайном и множеством моделей, совместимых с серией выключателей «Valena».

Повышенным спросом пользуется у потребителя линейка от «ABB», характеризующаяся широким функционалом и вполне доступными ценами. Регуляторы, представленные этой фирмой, комплектуются полным набором датчиков температуры воздуха.

Терморегулятор для теплого пола: принцип работы и монтаж

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Читать еще:  Плитка пвх для пола: виды, плюсы, минусы, укладка

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

      Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом. Способ регулирования температуры – автоматический или ручной.

    Различия по способу монтажа — накладные или встраиваемые. Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

    Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.
    Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей. Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Где можно устанавливать

Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

    В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство. Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.

    К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров. Устанавливают термостат на стену.

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.


Как установить и подключить терморегулятор теплого пола

Подключение терморегулятора

В подключении терморегулятора теплого пола нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности.

Рекомендации по монтажу терморегулятора

Перед устройством теплых полов выбирают место, где будет находиться терморегулятор, не забывая и про внешний датчик температуры пола, который размещается минимум на 40 см вглубь теплого пола. Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

Терморегулятор предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор располагается в месте, недоступном случайному действию брызг.

Высота установки терморегулятора должна находиться в пределах 0,4…1,7 м от уровня пола (при установке терморегуляторов со встроенным датчиком температуры воздуха рекомендуемая высота — от 80 см)

Терморегулятор монтируется в стандартный подрозетник диаметром 60 мм, с помощью монтажных винтов.

Как выбрать терморегулятор для теплого пола

Для монтажа терморегулятора необходимо:

  • при помощи перфоратора с коронкой, проделать в стене отверстие под подрозетник (для удобства последующего монтажа желательно выбирать глубокий подрозетник) и
    вертикальную штробу под провода питания (от вводного щитка) и датчик;
  • подвести провода питания системы обогрева и датчика до подрозетника;
  • выполнить соединения согласно данного паспорта;
  • закрепить терморегулятор в монтажной коробке.

Монтаж датчика должен быть выполнен так, чтобы была возможность беспрепятственной его замены в будущем. От монтажной коробки с терморегулятором монтажная трубка (металло-пластиковая трубка Ø 16 мм) заводится в зону, обогреваемая примерно на 0,5 м. Изгибы и длина трубки должны обеспечить беспрепятственное перемещение датчика.

Конец трубки, вводимый в зону, которая обогревается, нужно тщательно загерметизировать, чтобы избежать попадания раствора, например, изолентой. Датчик вводят в трубку после затвердевания стяжки.

Какой силовой кабель надо для теплого пола

Терморегулятор подключается стационарно, запитываясь напрямую от электрощита (рекомендуем) или через уже имеющиеся в комнате розетки. Сечения проводов проводки, к которой подключается терморегулятор, должны быть для меди не менее 3 × 1,0 мм2. Использование кабеля с алюминиевыми жилами нежелательно.

Как выбрать питающий кабель для теплого пола

Для защиты от короткого замыкания в цепи нагрузки необходимо перед терморегулятором установить автоматический выключатель (АВ), номиналом не более 16 А. Он устанавливается в разрыв фазного провода.

Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения), особенно при монтаже теплого пола во влажных помещениях. Для работы УЗО экран нагревательного кабеля необходимо заземлить (подключить к защитному проводнику РЕ) или, если сеть двухпроводная, необходимо сделать защитное зануление (экран подключить к нулю перед УЗО). О необходимости УЗО можно прочесть отдельную статью .

Подключение через контактор

Одно из условий долговременной работы терморегулятора — коммутация тока терморегулятором не более 2/3 максимального тока, указанного в паспорте. Если ток превышает 2/3 максимального тока, указанного в паспорте, то необходимо нагревательный кабель подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток. Это условие вызвано риском повышения напряжения более 230 В. В случае роста напряжения, повышается и мощность нагрузки.

  • Подключение теплого пола к терморегулятору через контактор

    Схема подключения терморегулятора

    • Терморегулятор монтируется и подключается после установки и проверки нагрузки (теплого пола).
    • Перед началом работы отключите электричество с помощью вводного автомата защиты.
    • Будем считать, что у нас уже заложены все основные провода от теплого пола («холодный конец», провод от датчика) и силовой кабель от вводного электрощитка.

    Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

    Вне зависимости от вида терморегулятора принцип подключения примерно одинаковый. Есть небольшие отличия в подключении разных типов нагревательного кабеля.

    1. Подключение двухжильного нагревательного кабеля

    Экран нагревательного кабеля предполагается занулить. Если у Вас в квартире сеть TN-C-S, то экран нужно не занулять, а заземлять. Иначе, если у Вас в щитке установлено УЗО, то оно будет срабатывать ошибочно.

    На некоторых моделях терморегуляторов уже установлена клемма заземления РЕ, что значительно ускоряет процесс монтажа.

    2. Для одножильного нагревательного кабеля

    Таким образом, монтаж и подключение терморегулятора теплого пола выглядит не так уж и сложно.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
