ГОСТ 5089-2003

ГОСТ 5089-2003. ОСТ 5089-2003. (в Украине -ДСТУ Б В.2.6-28:2006). Замки и защелки для дверей. Технические условия (42627)

ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (ЕАСС)

EURO-AZIAN COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (EASC)

ЗАМКИ И ЗАЩЕЛКИ ДЛЯ ДВЕРЕЙ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Учреждением — Центр по сертификации оконной и дверной техники с участием ФГУП «Центральное проектно-конструкторское и технологическое бюро» Госстроя России и фирмы «ASSA АВ», Швеция

2 ВНЕСЕН Госстроем России

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование органа государственного управления строительством

Министерство градостроительства Республики Армения

Казстройкомитет Республики Казахстан

Государственная Комиссия по архитектуре и строительству при Правительстве Кыргызской Республики

Министерство экологии, строительства и развития территорий Республики Молдова

Госархитектстрой Республики Узбекистан

4 ВЗАМЕН ГОСТ 5089-97

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Межгосударственные стандарты», а текст изменений — в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты»

1 Область применения2

2 Нормативные ссылки3

3 Термины и определения3

4 Классификация, классы, типы и условные обозначения3

5 Технические требования6

6 Правила приемки12

7 Методы контроля13

8 Транспортирование и хранение13

9 Гарантии изготовителя13

10 Сервисное обслуживание13

Приложение А Термины и определения13

Приложение Б Примеры взаимного соответствия ключей и цилиндровых механизмов15

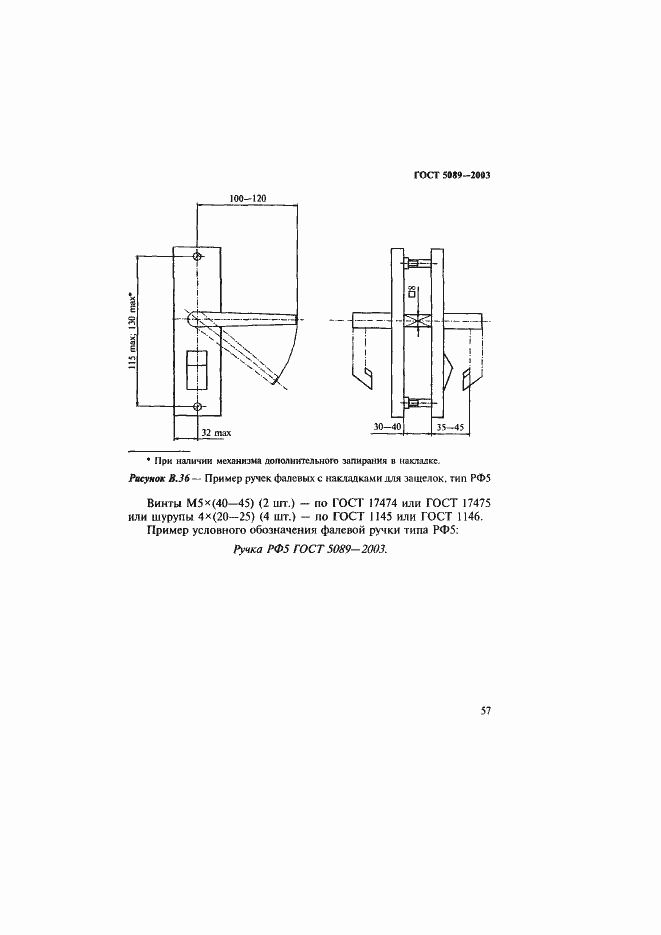

Приложение В Примеры изделий и их комплектующих18

Приложение Г Требования к разработке таблицы секретов56

Приложение Д Сведения о разработчиках стандарта57

ЗАМКИ И ЗАЩЕЛКИ ДЛЯ ДВЕРЕЙ

Locks and latches for doors

Дата введения 2004-03-01

1 Область применения

Настоящий стандарт распространяется на врезные и накладные замки с различными механизмами секретности, цилиндровые механизмы и защелки (далее — изделия) для дверей из различных материалов, применяемых в жилых, общественных и производственных зданиях.

Требования к качеству замков, цилиндровых механизмов, обеспечивающих безопасность граждан и их имущества, изложены в разделах 4 и 5 и являются обязательными.

Стандарт может быть применен для целей сертификации.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 538-2001 Изделия замочные и скобяные. Общие технические условия

ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры

ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 5221-77 Проволока из оловянно-цинковой бронзы. Технические условия

ГОСТ 5222-72 Проволока из кремнемарганцевой бронзы. Технические условия

ГОСТ 17474-80 Винты с полупотайной головкой классов точности А и В. Конструкция и размеры

ГОСТ 17475-80 Винты с потайной головкой классов точности А и В. Конструкция и размеры

ГОСТ 18143-72 Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия

ГОСТ 19091-2000 Замки и защелки. Методы испытаний

ГОСТ 19424-97 Сплавы цинковые литейные в чушках. Технические условия

ГОСТ 25140-93 Сплавы цинковые литейные. Марки

3 Термины и определения

Термины с соответствующими определениями, применяемые в настоящем стандарте, приведены в ГОСТ 538 и в приложении А настоящего стандарта.

4 Классификация, классы, типы и условные обозначения

Замки классифицируют по следующим признакам:

по способу установки на дверной блок:

по применяемому механизму секретности:

по варианту открывания дверного блока:

универсальные (в том числе переналаживаемые);

по количеству применяемых механизмов секретности в замке:

с одним и более однотипными механизмами секретности;

с различными механизмами секретности (комбинированные);

по конструктивному исполнению засова:

из нескольких прутков круглого, прямоугольного и т.п. сечения;

по способу вывода засова из корпуса замка:

с использованием ключа, карточки, чипа и т.д.;

с механизмом автоматического вывода.

Защелки классифицируют по следующим признакам:

по способу установки на дверной блок:

по варианту открывания дверного блока:

по варианту конструктивного исполнения:

с механизмом фиксирования;

с механизмом фиксирования и механизмом дополнительного запирания;

по виду исполнения механизма фиксирования:

со скошенным засовом;

4.3.Классификация цилиндровых механизмов

4.3.1 Цилиндровые механизмы классифицируют по следующим признакам:

по применению в замках:

по варианту конструктивного исполнения цилиндрового механизма:

односторонний с механизмом постоянного ключа;

по виду элементов секретности:

Примечание — Для повышения охранных свойств замков в цилиндровых механизмах рекомендуется применять дополнительные элементы (магниты, коды, закаленные штифты, пластины, диски);

по признаку взаимного соответствия ключей и цилиндровых механизмов различают:

цилиндровый механизм с индивидуальным ключом;

системы цилиндровых механизмов (система мастер-ключ):

с одинаковым ключом;

с групповым ключом;

с центральным ключом;

с центральным механизмом;

Примечание — Примеры взаимного соответствия ключей и цилиндровых механизмов приведены в приложении Б.

4.4 Замки и механизмы цилиндровые подразделяют на классы в зависимости от показателей прочности, надежности (безотказности), секретности, показателей стойкости к разрушающим и неразрушающим способам вскрытия.

Общая характеристика классов (охранные свойства) и рекомендуемая область применения указаны в таблице 1.

Класс замка (механизма цилиндрового)

Рекомендуемая область применения

Для запирания дверей подсобных помещений и внутренних дверей в квартирах, офисах

Для запирания входных дверей в квартиры, офисы и другие помещения

Для запирания укрепленных входных дверей (в том числе металлических) в квартиры, офисы и другие помещения, принимаемые на охрану и предполагаемые к страхованию

Примечание — Класс замка устанавливают по результатам испытаний.

Читать еще:  Инструкция по установке входной двери

4.5 Основные типы замков и защелок указаны в таблице 2. Примеры изделий и их комплектующих приведены на рисунках приложения В.

Условное обозначение типов

Наименование замков и защелок

Замок врезной цилиндровый

Замок врезной цилиндровый с автоматическим выводом засова

Замок врезной цилиндровый с защелкой и ручками

Замок врезной цилиндровый с роликом

Замок врезной цилиндровый с защелкой и ручками с вводом защелки от ключа

Замок врезной сувальдный

Замок врезной сувальдный с защелкой и ручками

Замок врезной сувальдный с роликом

Замок врезной комбинированный с двумя механизмами секретности

Замок накладной цилиндровый

Замок накладной цилиндровый с засовом-защелкой

Замок накладной цилиндровый с защелкой

Замок накладной сувальдный

Защелка врезная с механизмом дополнительного запирания

Защелка врезная с механизмом дополнительного запирания

Защелка врезная нерегулируемая

Защелка врезная регулируемая

Форму корпусов замков и защелок, ручек с накладками, накладок, запорных и лицевых планок, головок ключей устанавливают в рабочих чертежах.

Замки в соответствии с конструкторской документацией (КД) могут иметь дополнительные устройства (системы горизонтальных и вертикальных тяг и засовов, накладки, цепочки, кодовые, электромеханические, магнитные и другие устройства).

4.6 Структура условного обозначения изделий

Пример условного обозначения замка врезного цилиндрового типа ЗВ1 2-го класса:

То же, замка накладного сувальдного типа ЗН4 3-го класса:

То же, защелки типа ЗЩ1:

В условное обозначение типа замка с цилиндровым дисковым механизмом дополнительно вводится буква «Д».

То же, замка врезного типа ЗВ4 с цилиндровым дисковым механизмом 2-го класса:

При экспортно-импортных поставках изделий допускается применять другую структуру условного обозначения, оговоренную в договоре (контракте) и указанную в технической документации изготовителя (поставщика).

5 Технические требования

5.1 Изделия должны удовлетворять требованиям ГОСТ 538 и настоящего стандарта.

Изделия следует изготавливать по конструкторской документации, разработанной в соответствии с требованиями настоящего стандарта. Конструкторская документация на замки (механизмы цилиндровые) должна включать таблицу секретов. Требования к разработке таблицы секретов приведены в приложении Г.

5.2 Число секретов в зависимости от класса замка (механизма цилиндрового) указано в таблице 3.

Скачать гост 5089-2003 замки и защелки для дверей. технические условия

Размер: 513 КБ
Стандарт распространяется на замки с различными механизмами секретности, монтируемые на строительных и защитных конструкциях (воротах, дверях, окнах), устанавливаемых в жилых, общественных и производственных зданиях и сооружениях, а также на цилиндровые механизмы секретности для замков и защелки. Стандарт устанавливает требования к замкам защитных конструкций (ворот, окон, дверей, в том числе дверей чердаков, подвалов, лифтовых шахт, технических этажей и т. п.) а также дверей в помещения, находящиеся под охраной) из различных материалов, позволяющие создавать замки с охранными свойствами различной надежности для защиты охраняемого пространства в зависимости от степени его ответственности. Стандарт может быть применен для целей сертификации.

C 01.01.2013 действует.
C 20.09.2012 не действовал, был принят. Сведения о регистрации 394-ст от 20.09.2012.

Взамен ГОСТ 5089-2003 Замки и защелки для дверей. Технические условия

Документ утвержден: Федеральное агентство по техническому регулированию и метрологии, приказ № 394-ст от 20.09.2012; МНТКС, приложение д к протоколу № 39 от 08.12.2011
Дата ввода документа в действие: 01.01.2013

Оглавление.
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Классификация, классы, типы и условные обозначения
5 Технические требования
6 Требования к конструкции
7 Требования безопасности и охраны окружающей среды
8 Правила приемки
9 Методы испытаний
10 Транспортирование и хранение
11 Гарантии изготовителя
12 Сервисное обслуживание
Приложение А (справочное) Примеры взаимного соответствия ключей и цилиндровых механизмов
Приложение Б (справочное) Примеры замков и их комплектующих
Приложение В (рекомендуемое) Требования к разработке таблицы секретов
Приложение Г (рекомендуемое) Рекомендации по улучшению показателя стойкости к вскрытию (взлому) замков 3-го и 4-го классов
Библиография

автор: culman | 25-11-2013, 22:33 | просмотров: 2876 | комментов: 0

База ГОСТов РФ

ГОСТ 5089-2003. Замки и защелки для дверей. Технические условия

Настоящий стандарт распространяется на врезные и накладные замки с различными механизмами секретности, цилиндровые механизмы и защелки для дверей из различных материалов, применяемых в жилых, общественных и производственных зданиях

Название на англ.:Locks and latches for doors. Specifications
Тип документа:стандарт
Статус документа:заменён
Число страниц:75
Дата актуализации текста:01.08.2013
Дата актуализации описания:01.08.2013
Дата издания:08.07.2004
Дата введения в действие:01.03.2004
Дата последнего изменения:22.05.2013
Дата завершения срока действия:01.01.2013
Взамен:ГОСТ 5089-97
Заменяющий:ГОСТ 5089-2011

Поправки и изменения:

  • Поправка к ГОСТ 5089-2003
  • Поправка к ГОСТ 5089-2003

  • Главная
  • FAQ
  • Развлечения
  • База ГОСТов РФ
  • База кодов ТН ВЭД
  • База кодов ОКП
  • База кодов МКТУ
  • База кодов ОКВЭД2
  • База кодов ОКПд2
  • Заказать звонок
  • Заказать сертификат
  • Консультация специалиста
  • Законодательство
  • Азбука сертификации
  • Лицензирование в России
  • Виды сертификации
  • Контакты

©2009-2021 ПРОГОСТ. Все права защищены. Запрещено использование любой информации с сайта в коммерческих или иных целях.

Скачать гост 5089-2003 замки и защелки для дверей. технические условия

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующиестандарты:

ГОСТ 9.303-84 ЕСЗКС.Покрытия металлические и неметаллические неорганические. Общие требования квыбору

ГОСТ 538-88 Изделиязамочные и скобяные. Общие технические условия

ГОСТ 1145-80 Шурупы спотайной головкой. Конструкция и размеры

ГОСТ 1146-80 Шурупы сполупотайной головкой. Конструкция и размеры

ГОСТ 17474-80 Винты сполупотайной головкой классов точности А и В. Конструкция и размеры

ГОСТ 17475-80 Винты спотайной головкой классов точности А и В. Конструкция и размеры

ГОСТ 19091-82 Замкиврезные и накладные цилиндровые и защелки врезные. Методы испытаний

ГОСТ 23306-87 Замкиврезные и накладные сувальдные для деревянных дверей. Методы испытаний

Правила приемки

5.1. Замки и защелки должны бытьприняты службой технического контроля предприятия-изготовителя на соответствиетребованиям настоящего стандарта, ГОСТ 538,образцов-эталонов и конструкторской документации на конкретные виды изделий.

5.2. Приемку изделий на соответствиетребованиям, установленнымГОСТ 538, проводят по указанному стандарту.

5.3. Для проверки соответствия замкови защелок требованиям настоящего стандарта проводят приемочный контроль.

5.4. При приемочном контролепроверяют требование 4.3. От каждых 100 замков партии отбирают по 5 изделий, при этом общий объем выборки недолжен превышать 30 изделий.

Еслипри проверке требования 4.3 хотя бы одноизделие не соответствует настоящему стандарту, проводят сплошной контрольпроверяемой партии по этому показателю.

5.5. Требования 4.8 проверяют периодически один раз в год.

Читать еще:  Как установить двери-гармошку, пошаговая инструкция

5.6. Размеры, установленные внастоящем стандарте и конструкторской документации на конкретные виды изделий,проверяют при операционном (производственном) контроле в соответствии сутвержденным технологическим регламентом.

5.7. Периодическиеиспытания замков и защелок должны проводиться не реже одного раза в год.Порядок проведения и объем периодических испытаний — по ГОСТ 538.

5.8. Типовые испытаниязамков и защелок проводят в соответствии с ГОСТ538.

5.9. Приемочныеиспытания замков и защелок проводят в соответствии с ГОСТ 538 со следующим дополнением.

При постановке на производство вновь осваиваемых замков ипри сертификации необходимо проводить испытания на надежность, прочность,эксплуатационные усилия, а также по показателю стойкости замков к вскрытию(взлому) в испытательных лабораториях, аккредитованных на право проведенияуказанных испытаний. По результатам проведенных испытаний устанавливают классзамка.

5.10. Для проверкикомплектности и маркировки изделий проводят сплошной контроль.

Текст документа

Межгосударственный
стандарт ГОСТ 5089-2003
«Замки и
защелки для дверей. Технические
условия»
(введен в действие
постановлением Госстроя РФ от 20 июня
2003 г. N 79)

Locks
and latches for doors. Specifications

Взамен
ГОСТ 5089-97

Дата
введения 1 марта 2004 г.

1
Область применения

Настоящий
стандарт распространяется на врезные
и накладные замки с различными механизмами
секретности, цилиндровые механизмы и
защелки (далее — изделия) для дверей из
различных материалов, применяемых в
жилых, общественных и производственных
зданиях.

Требования
к качеству замков, цилиндровых механизмов,
обеспечивающих безопасность граждан
и их имущества, изложены в
и
и являются обязательными.

Стандарт
может быть применен для целей сертификации.

2
Нормативные ссылки

В
настоящем стандарте использованы ссылки
на следующие стандарты:

ГОСТ 9.303-84
ЕСЗКС. Покрытия металлические и
неметаллические неорганические. Общие
требования к выбору

ГОСТ 538-2001
Изделия замочные и скобяные. Общие
технические условия

ГОСТ 1145-80
Шурупы с потайной головкой. Конструкция
и размеры

ГОСТ 1146-80
Шурупы с полупотайной головкой.
Конструкция и размеры

ГОСТ 4784-97
Алюминий и сплавы алюминиевые
деформируемые. Марки

ГОСТ 5221-77
Проволока из оловянно-цинковой бронзы.
Технические условия

ГОСТ 5222-72
Проволока из кремнемарганцевой бронзы.
Технические условия

ГОСТ 17474-80
Винты с полупотайной головкой классов
точности А и В. Конструкция и размеры

ГОСТ 17475-80
Винты с потайной головкой классов
точности А и В. Конструкция и размеры

ГОСТ 18143-72
Проволока из высоколегированной
коррозионностойкой и жаростойкой стали.
Технические условия

ГОСТ 19091-2000
Замки и защелки. Методы испытаний

ГОСТ 19424-97
Сплавы цинковые литейные в чушках.
Технические условия

ГОСТ 25140-93
Сплавы цинковые литейные. Марки

3
Термины и определения

Термины
с соответствующими определениями,
применяемые в настоящем стандарте,
приведены в ГОСТ 538 и в
настоящего стандарта.

4
Классификация, классы, типы и условные
обозначения

4.1
Классификация замков

Замки
классифицируют по следующим признакам:

по
способу установки на дверной блок:

по
применяемому механизму секретности:

по
варианту открывания дверного блока:

универсальные
(в том числе переналаживаемые);

по
количеству применяемых механизмов
секретности в замке:

с
одним и более однотипными механизмами
секретности;

с
различными механизмами секретности
(комбинированные);

по
конструктивному исполнению засова:

из
нескольких прутков круглого, прямоугольного
и т.п. сечения;

по
способу вывода засова из корпуса замка:

с
использованием ключа, карточки, чипа и
т.д.;

с
механизмом автоматического вывода.

4.2
Классификация защелок

Защелки
классифицируют по следующим признакам:

по
способу установки на дверной блок:

по
варианту открывания дверного блока:

по
варианту конструктивного исполнения:

с
механизмом фиксирования;

с
механизмом фиксирования и механизмом
дополнительного запирания;

по
виду исполнения механизма фиксирования:

со
скошенным засовом;

4.3
Классификация цилиндровых механизмов

4.3.1
Цилиндровые механизмы классифицируют
по следующим признакам:

по
применению в замках:

по
варианту конструктивного исполнения
цилиндрового механизма:

односторонний
с механизмом постоянного ключа;

по
виду элементов секретности:

Примечание
— Для повышения охранных свойств замков
в цилиндровых механизмах рекомендуется
применять дополнительные элементы
(магниты, коды, закаленные штифты,
пластины, диски);

по
признаку взаимного соответствия ключей
и цилиндровых механизмов различают:

цилиндровый
механизм с индивидуальным ключом;

системы
цилиндровых механизмов (система
мастер-ключ):

с
одинаковым ключом;

с
групповым ключом;

с
центральным ключом;

с
центральным механизмом;

Примечание
— Примеры взаимного соответствия ключей
и цилиндровых механизмов приведены в
.

4.4
Замки и механизмы цилиндровые подразделяют
на классы в зависимости от показателей
прочности, надежности (безотказности),
секретности, показателей стойкости к
разрушающим и неразрушающим способам
вскрытия.

Общая
характеристика классов (охранные
свойства) и рекомендуемая область
применения указаны в .

ГОСТ 5089-2003 Замки и защелки для дверей. Технические условия

УДК 683.338.2:006.354 Ж34

ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(ЕАСС)

EURO-ASIAN COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(EASC)

ЗАМКИ И ЗАЩЕЛКИ ДЛЯ ДВЕРЕЙ

Locks and latches for doors
Specifications

ОКС 91.060.50
ОКП 49 8000

Дата введения 2004-03-01

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.
При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Учреждением — Центр по сертификации оконной и дверной техники с участием ФГУП «Центральное проектно-конструкторское и технологическое бюро» Госстроя России и фирмы «ASSA АВ», Швеция

2 ВНЕСЕН Госстроем России

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Армения AM Министерство градостроительства Республики Армения
Казахстан KZ Казстройкомитет Республики Казахстан
Киргизия KG Государственная Комиссия по архитектуре и строительству при Правительстве Кыргызской Республики
.

Замки и защелки для дверей. Технические условия

ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(ЕАСС)
EURO-AZIAN COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(EASC)
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ ГОСТ
5089-2003
ЗАМКИ И ЗАЩЕЛКИ
ДЛЯ ДВЕРЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)
Москва
Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств
При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Учреждением — Центр по сертификации оконной и дверной техники с участием ФГУП «Центральное проектно-конструкторское и технологическое бюро» Госстроя России и фирмы «ASSA АВ», Швеция
2 ВНЕСЕН Госстроем России
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Армения AM Министерство градостроительства Республики Армения
Казахстан KZ Казстройкомитет Республики Казахстан
Киргизия KG Государственная Комиссия по архитектуре и строительству при Правительстве Кыргызской Республики
Молдова MD Министерство экологии, строительства и развития территорий Республики Молдова
Российская Федерация RU Госстрой России
Узбекистан UZ Госархитектстрой Республики Узбекистан
4 ВЗАМЕН ГОСТ 5089-97
5 ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 20.06.2003 г. № 79
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Межгосударственные стандарты», а текст изменений — в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты»
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Классификация, классы, типы и условные обозначения
5 Технические требования
6 Правила приемки
7 Методы контроля
8 Транспортирование и хранение
9 Гарантии изготовителя
10 Сервисное обслуживание
Приложение А (обязательное) Термины и определения
Приложение Б (рекомендуемое) Примеры взаимного соответствия ключей и цилиндровых механизмов
Приложение В (рекомендуемое) Примеры изделий и их комплектующих
Приложение Г (справочное) Требования к разработке таблицы секретов
Приложение Д (информационное) Сведения о разработчиках стандарта

Читать еще:  Технология изготовления деревянных дверей своими руками

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАМКИ И ЗАЩЕЛКИ ДЛЯ ДВЕРЕЙ
Технические условия
Locks and latches for doors
Specifications
Дата введения 2004-03-01
1 Область применения
Настоящий стандарт распространяется на врезные и накладные замки с различными механизмами секретности, цилиндровые механизмы и защелки (далее — изделия) для дверей из различных материалов, применяемых в жилых, общественных и производственных зданиях.
Требования к качеству замков, цилиндровых механизмов, обеспечивающих безопасность граждан и их имущества, изложены в разделах 4 и 5 и являются обязательными.
Стандарт может быть применен для целей сертификации.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 538-2001 Изделия замочные и скобяные. Общие технические условия
ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры
ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 5221-77 Проволока из оловянно-цинковой бронзы. Технические условия
ГОСТ 5222-72 Проволока из кремнемарганцевой бронзы. Технические условия
ГОСТ 17474-80 Винты с полупотайной головкой классов точности А и В. Конструкция и размеры
ГОСТ 17475-80 Винты с потайной головкой классов точности А и В. Конструкция и размеры
ГОСТ 18143-72 Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия
ГОСТ 19091-2000 Замки и защелки. Методы испытаний
ГОСТ 19424-97 Сплавы цинковые литейные в чушках. Технические условия
ГОСТ 25140-93 Сплавы цинковые литейные. Марки
3 Термины и определения
Термины с соответствующими определениями, применяемые в настоящем стандарте, приведены в ГОСТ 538 и в приложении А настоящего стандарта.
4 Классификация, классы, типы и условные обозначения
4.1. Классификация замков
Замки классифицируют по следующим признакам:
по способу установки на дверной блок:
врезные;
накладные;
по применяемому механизму секретности:
цилиндровые;
сувальдные;
кодовые;
магнитные;
по варианту открывания дверного блока:
правые;
левые;
универсальные (в том числе переналаживаемые);
по количеству применяемых механизмов секретности в замке:
с одним и более однотипными механизмами секретности;
с различными механизмами секретности (комбинированные);
по конструктивному исполнению засова:
прямоугольного сечения;
из нескольких прутков круглого, прямоугольного и т.п. сечения;
скошенный;
крюкообразный;
по способу вывода засова из корпуса замка:
с использованием ключа, карточки, чипа и т.д.;
с механизмом автоматического вывода.
4.2. Классификация защелок
Защелки классифицируют по следующим признакам:
по способу установки на дверной блок:
врезные;
накладные;
по варианту открывания дверного блока:
правые;
левые;
универсальные;
по варианту конструктивного исполнения:
с механизмом фиксирования;
с механизмом фиксирования и механизмом дополнительного запирания;
по виду исполнения механизма фиксирования:
со скошенным засовом;
с шариком;
с роликом.
4.3. Классификация цилиндровых механизмов
4.3.1 Цилиндровые механизмы классифицируют по следующим признакам:
по применению в замках:
врезных;
накладных;
по варианту конструктивного исполнения цилиндрового механизма:
односторонний;
двусторонний;
односторонний с механизмом постоянного ключа;
по виду элементов секретности:
штифтовые;
пластинчатые;
дисковые;
магнитные;
кодовые и др.
Примечание — Для повышения охранных свойств замков в цилиндровых механизмах рекомендуется применять дополнительные элементы (магниты, коды, закаленные штифты, пластины, диски);
по признаку взаимного соответствия ключей и цилиндровых механизмов различают:
цилиндровый механизм с индивидуальным ключом;
системы цилиндровых механизмов (система мастер-ключ):
с одинаковым ключом;
с групповым ключом;
с центральным ключом;
с центральным механизмом;
смешанные.
Примечание — Примеры взаимного соответствия ключей и цилиндровых механизмов приведены в приложении Б.
4.4 Замки и механизмы цилиндровые подразделяют на классы в зависимости от показателей прочности, надежности (безотказности), секретности, показателей стойкости к разрушающим и неразрушающим способам вскрытия.
Общая характеристика классов (охранные свойства) и рекомендуемая область применения указаны в таблице 1.

Дата добавления на сайт: 2012-02-07
Просмотров:3021

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
